Описание
Лак представляет собой раствор синтетической смолы в органических растворителях с введением целевых добавок.
- Очень высокая адгезия на пластмассах;
- Совместимость с тактильными лаками(в отличие от большинства покрытий имеет хорошую адгезию к тактильным лакам);
- Устойчивость к спиртам, кремам и щелочным растворам;
- Высокая стойкость к истиранию;
- Короткое время высыхания;
- Исключительная укрывистость;
- Широкая цветовая палитра
Применение
Лак предназначается для отделки в промышленных условиях предварительно окрашенных и неокрашенных эмалью деревянных и пластмассовых изделий, эксплуатируемых в атмосферных условиях и внутри помещений.

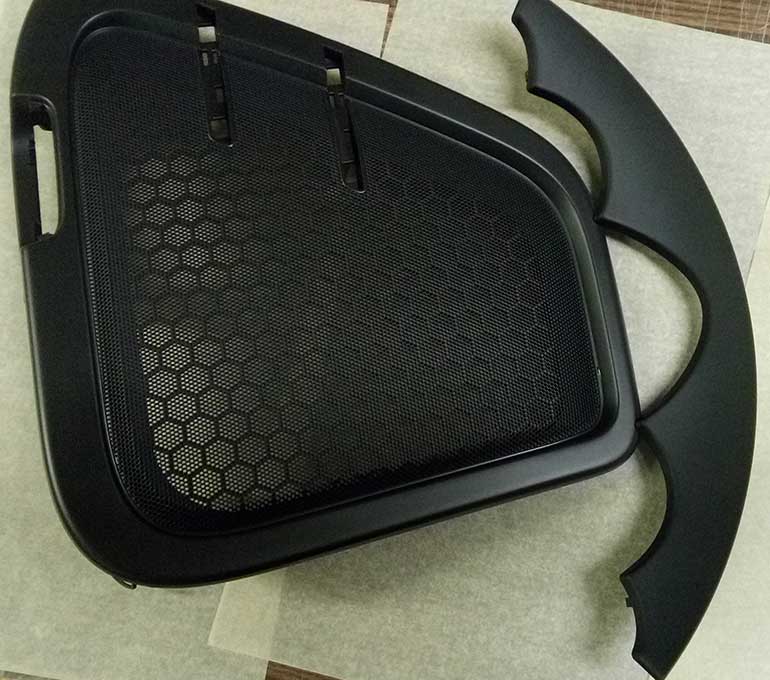

Изделия из пластмасс на основе (ABS, PC, тальконаполненный полиамид, фотополимеры, полиуретан);
Изделия из дерева и древесных материалов;
Бытовые приборы и электротехнические изделия;
Мебельная и электро-фурнитура;
Благодаря прекрасной совместимости с тактильным лаком может использоваться как цветовая подложка под тактильный лак, так и для исправления дефектов на тактильном лаке без его полного удаления с деталей.
Подготовка поверхности
Перед нанесением эмали поверхность пластмассовых деталей обезжиривают смесью изопропилового спирта и этилцеллозольва или смесью изопропилового спирта и бензина марки нефрас-С2 в соотношении 1:1 по массе.
Не рекомендуется при изготовлении пластмассовых деталей, требующих последующей окраски, использовать разделительные смазки на основе силикона.
Допускается нанесение эмали на чистые пластмассовые детали, не загрязненные масляными и силиконовыми смазками, без предварительного обезжиривания.
Обезжиренную поверхность сушат и обеспыливают путем обдува сжатым воздухом.
Перед окраской Лак смешивают с отвердителем и разбавителем в соотношениях: отвердителя 8 весовых частей, разбавителя 40 весовых частей на 100 гр эмали и наносят на окрашиваемую поверхность методом пневматического распыления в один слой.
Допускается нанесение эмали в два слоя:
«мокрый по мокрому», с промежуточной выдержкой между слоями от 1 до 3 мин при температуре (20,0±2,0) °С или с высыханием каждого слоя до степени 3 при температуре (20,0±2,0) °С.
Теоретический расход эмали на один слой в зависимости от цвета составляет от 60 до 120 г/м2 . Практический расход эмали зависит от конфигурации изделия, исходного состояния покрытия, толщины покрытия и тп.
Рекомендуемая толщина однослойного покрытия эмали — от 20 до 30 мкм.
| Температура высыхания | (14±2) °С | (20±2) °С | (70±2) °С | (100±2) °С |
| Практическое высыхание | не более 10 ч | не более 5 ч | не более 30 минут | не более 18 минут |
| Полное высыхание до устойчивости к механическому воздействию (выдержка окрашенных изделий перед механической обработкой, сборкой и шлифовкой при необходимости) | 48 ч | 24 ч | 12 ч | 12 ч |
| Полное высыхание до устойчивости к механическому и химическому воздействию (выдержка перед эксплуатацией) | 10 сут | 7 сут | 5сут | 5 сут |
| Цена комплекта | |
|---|---|
| Комплект 1 кг | 3 360,00 руб. |
| 0 | |
| Общий вес комплекта — 1,51 кг. | |
| 0 | |
| Соотношение компонентов | |
|---|---|
| Полуфабрикат лака | 100 вес. частей |
| Отвердитель | 11 вес. частей |
| Разбавитель | 40 вес. частей |
| Теоритический расход — 50-100 гр/кв.м | |
Производитель — «SCHRAMM Coatings GmbH.», Германия.
